Scryo?S-100通用型低溫恒溫器
Scryo? S-100(簡稱S-100)是一款通用連續流型低溫恒溫器，高效汽化器結合超絕熱柔性傳輸管線，具有降溫速度快、制冷劑消耗率低等特性，標配校準型ZrON溫度計，配合高精度控溫儀可實現從2K-420K的變溫和控溫，可選配最高到800K的高溫上限。
S-100低溫恒溫器用途廣泛，使用方便，快卸式卡箍便于快速打開樣品室，標配帶針閥高效柔性傳輸管線和四路熔融石英光學窗，有F=1.0/0.9兩種典型真空外罩供選擇，配合不同窗材滿足從遠/中紅外、紫外到X射線的寬譜范圍測試，方便與商用光譜儀，可選配緊湊型真空外罩匹配電磁鐵、超導磁體或空間受限的光學實驗。
S-100低溫恒溫器不僅可使用液氦或液氮降溫，還可與氦循環低溫系統(Qcryo?)結合形成不消耗液氦的閉環干式低溫系統(Qcryo-S-100)，最低溫度≤2K，且具有低震動特性。
S-100低溫恒溫器提供多種選配，如集成線性操作器、多針電貫穿、BNC/Triax BNC真空電貫穿、射頻貫穿(SMA，2.92mm,2.4mm和1.85mm)、光纖貫穿、氣氛引入、直流低頻電纜(低溫雙絞線、柔性同軸/三同軸)、射頻半鋼纜、電學樣品托(Puck/DIP/LCC)、光學樣品托、探針樣品托、超緊湊外形設計、匹配真空型光譜儀的密封蓋板等。
S-100低溫恒溫器典型特性 | |
樣品環境 | 真空 |
溫度范圍 | 2K-420K(使用液氦作為冷源，4.5K以下需泵抽) 2K-420K(使用氦循環低溫系統Qcryo作為冷源) |
溫度穩定性 | ±25mK |
典型應用 | 紫外/可見光/紅外和THz，基質隔離，穆斯堡爾譜，光(電)致發光，磁光、瞬態光譜、超快光學、 高能物理，X-ray，中子散射、高壓（DAC），DLTS，太陽能電池，熱輸運，超導材料等 |
備 注 | 1.最低溫度是基于標準S-100低溫恒溫器無外加熱負載的測試數據 2.使用液氦作為冷源時最低溫度與真空泵抽速密切相關 3.使用Qcryo作為冷源時最低溫度與冷頭制冷量和循環泵抽速相關 |
S-100低溫恒溫器選配 | |
真空貫穿 | 多針電貫穿、SMA/2.92mm/2.4mm/1.85mm射頻貫穿、(Triax)BNC真空電貫穿、光纖貫穿、氣氛引入等 |
窗 材 | 透射γ光、χ光、UV、Vis、IR、THz窗 |
樣品托 | 電學樣品托(Puck、DIP和LCC）、透射樣品托、DLTS樣品托、太陽能電池樣品托、探針樣品托、液體樣品托、熱輸運樣品托等 |
測試引線 | 低溫雙絞線、柔性同軸、微波半鋼纜和三同軸電纜等 |
其他選配 | 密封法蘭、多維線性操作器、旋轉臺、Tilt、800K高溫版、超緊湊真空罩、定制樣品空間尺寸、定制大制冷量汽化器等 |

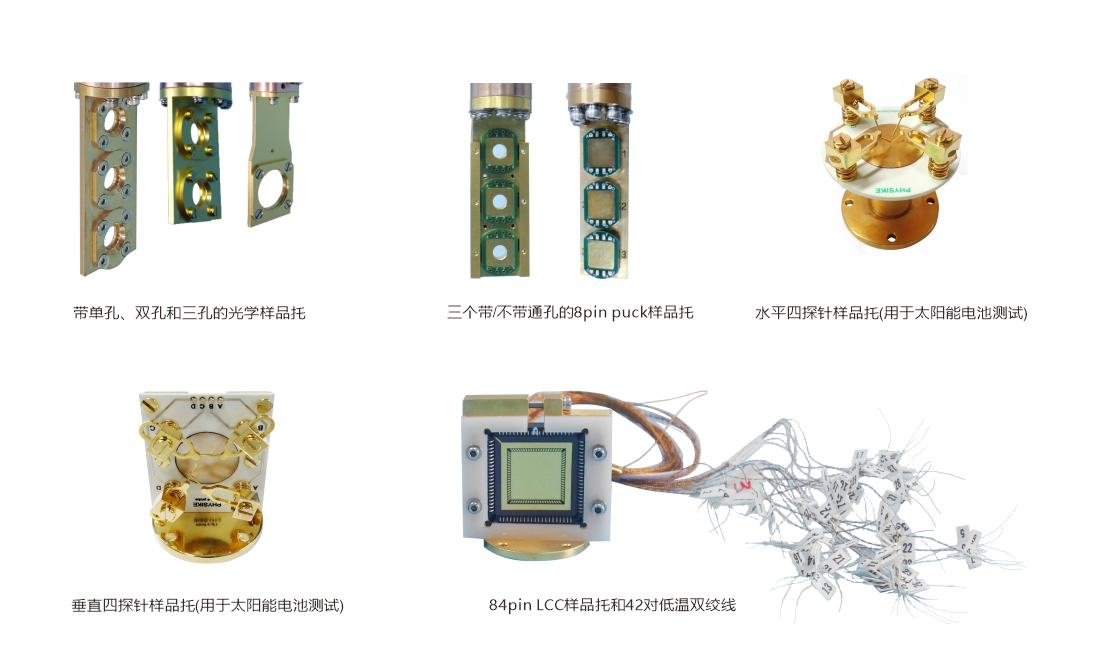

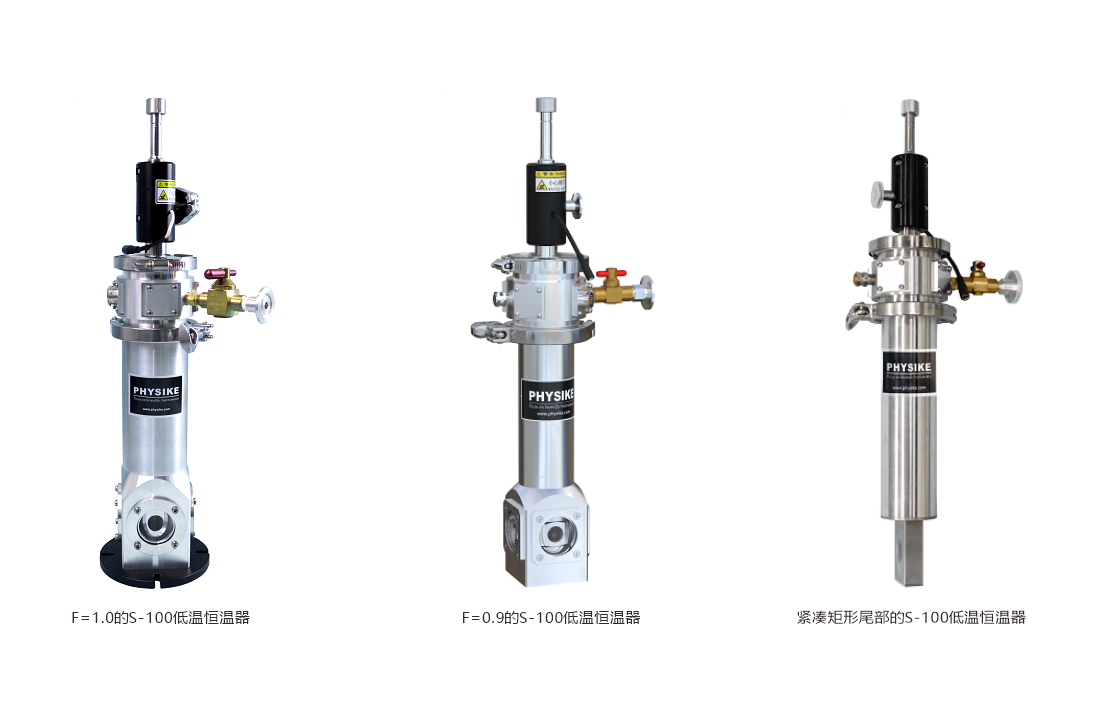

S-100低溫恒溫器、低溫插芯和樣品托示例

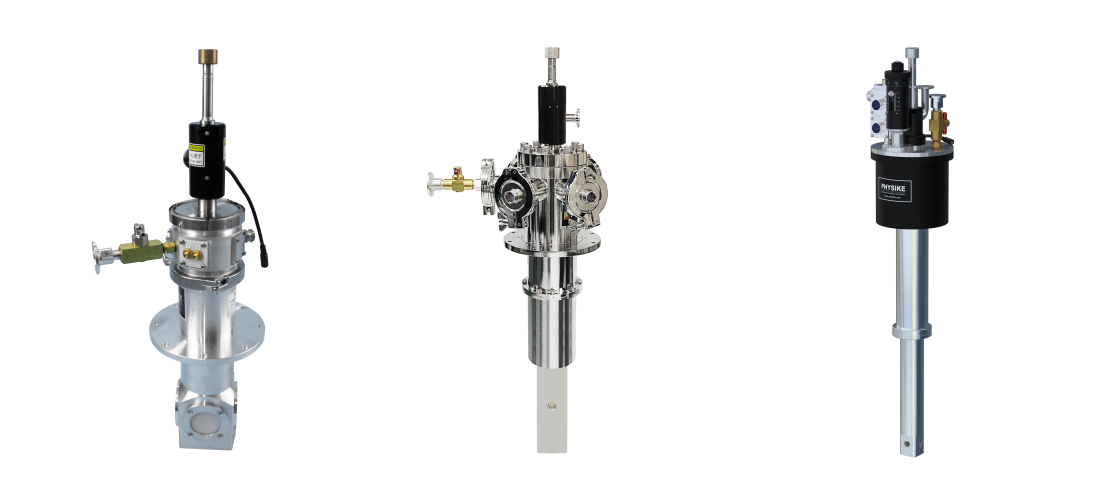

真空外罩帶密封法蘭的S-100低溫恒溫器，匹配Bruker 80V真空型光譜儀（左）
帶緊湊矩形尾部和安裝法蘭S-100低溫恒溫器（中）
S-100低溫恒溫器帶tilt旋轉機構，緊湊型尾部匹配磁體（右）

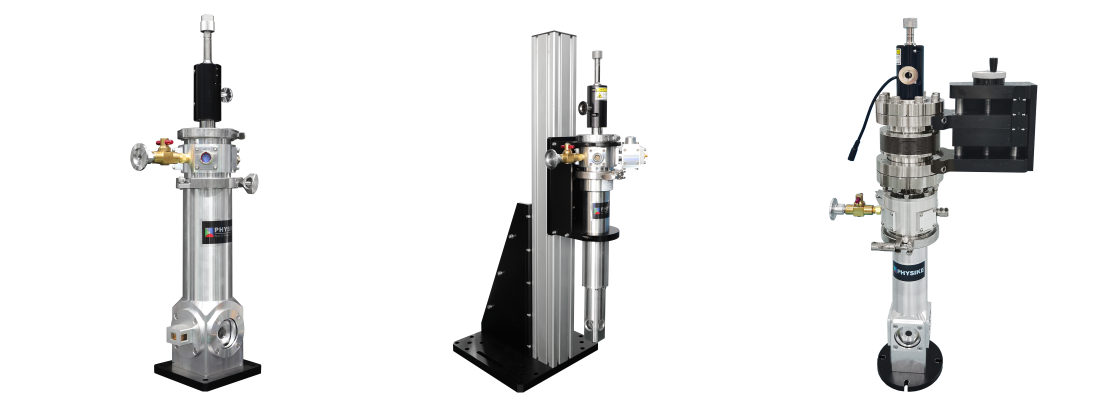

帶緊湊型水平延伸的S-100低溫恒溫器，可側面換樣（左）
帶緊湊型尾部的S-100低溫恒溫器，配置藍寶石樣品托（中）
集成垂直線性操作器S-100低溫恒溫器，用于穆斯堡爾譜實驗（右）

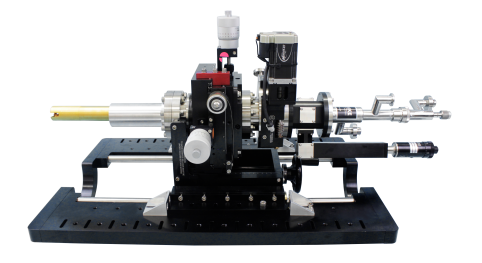

集成三維線性操作器的S-100低溫恒溫器，匹配Bruker 80V光譜儀

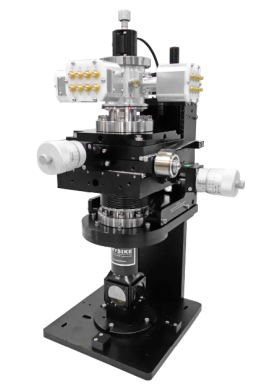

集成五維運動功能的S-100低溫恒溫器內部圖片(匹配電磁鐵/超導磁體)
S-100低溫恒溫器安裝示例

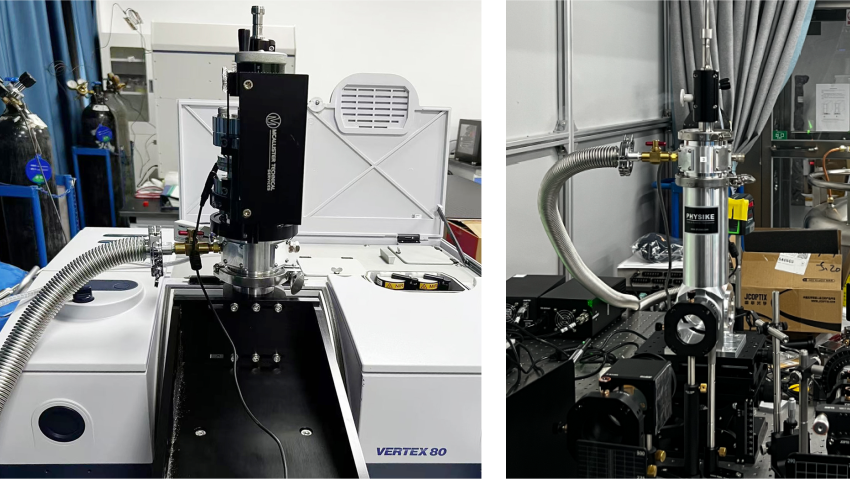

S-100低溫恒溫器匹配Bruker V80紅外傅里葉光譜儀（左圖）；S-100低溫恒溫器匹配紅外光路（右圖）
S-100低溫恒溫器匹配穆斯堡爾譜儀（左圖）；S-100低溫恒溫器匹配Bruker 80V傅里葉光譜儀（右圖）

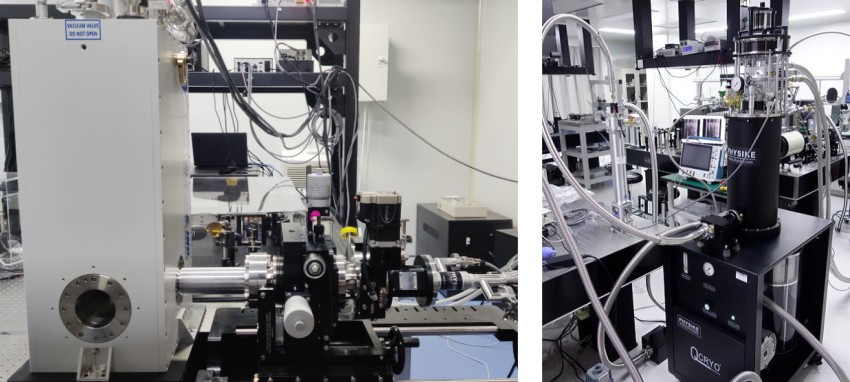

Qcryo-S-100干式低溫系統，集成平動、旋轉和tilt五維運動功能，匹配水平室溫孔超導磁體（左圖）；
Qcryo-S-100干式低溫系統，匹配黑體輻射源和用戶自建THz光路（右圖）

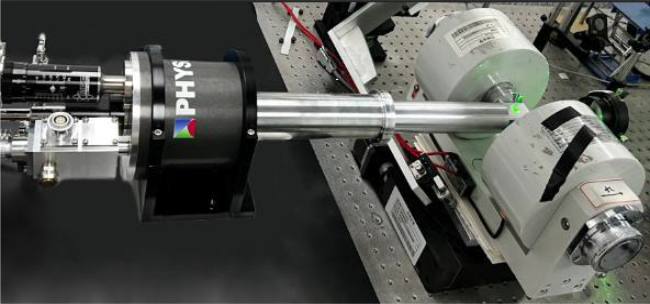

Qcryo-S-100干式低溫系統，帶tilt轉動功能，匹配電磁鐵用于磁光測試

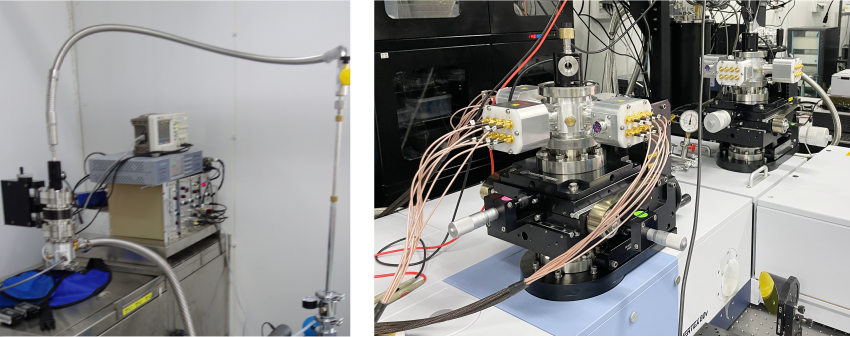

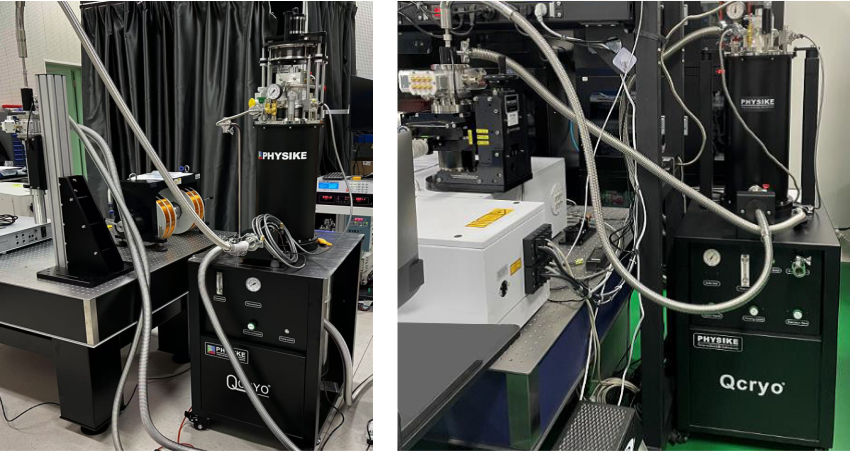

Qcryo-S-100干式低溫系統,匹配電磁鐵，用于量子精密測量（左圖）；
Qcryo-S-100干式低溫系統，匹配Bruker 80V傅里葉光譜儀的紅外PL模塊（右圖）

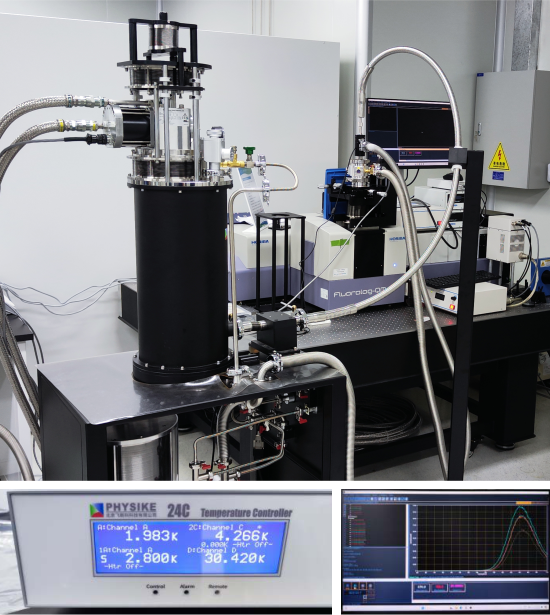

Qcryo-S-100-XYZ匹配Horiba Fluorolog-QM光譜儀，最低溫度：<2K
